西门子S120入门连载(10)--S120 参数组切换功能

2022-06-01 11:17 上海利倾电气

   S120 变频器支持多组参数切换功能,通过该功能可以实现多种不同控制方式切换、系统设定参数的切换,为客户在使用过程中提供了更灵活的选择。

一、S120 参数组类型介绍

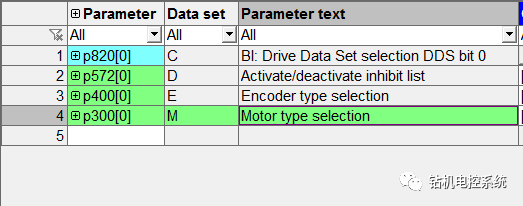

     S120 包括以下几种数据类型

C–CDS Command data set (命令数据组:包括控制命令-蓝色,设定值-绿色)
D- DDS Drive data set.     (驱动数据组)
M-MDS Motor data set. (电机数据组)
E-EDS Encoder data set.     (编码器数据组)
新建一个系统配置时,系统默认只有一组数据,数据组 0 ,只有在配置参数组后,才出现可选择的参数组。
二、使用配置向导进行配置数据组

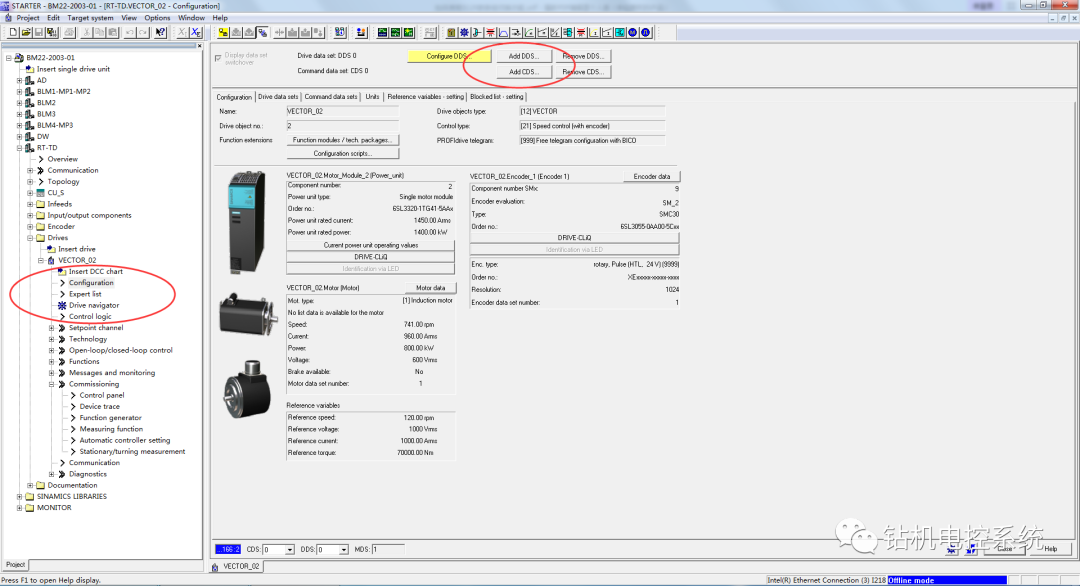

在驱动的组态页面下选择 Configuration 进入到配置界面,在对驱动进行配置完成后,可以进行添加控制参数组,初始的参数组号是 0

1、DDS数据组配置
点击图片 按钮,添加 DDS 数据组,弹出下面窗口


新生成 DDS 1 数据组,可以①选择将 DDS 0 的数据拷贝到 DDS 1 中,也可以不选择,在④ 重新配置新的数据。同时在② 处选择 MDS 数据与 DDS 对应,可以选择新的电机数据,也可以直接使用已经配置好的电机数据。在③ 处选择编码器数据,如果使用多个编码器,则需要在配置的时候首先进行
编码器数据配置,最多 3 组。

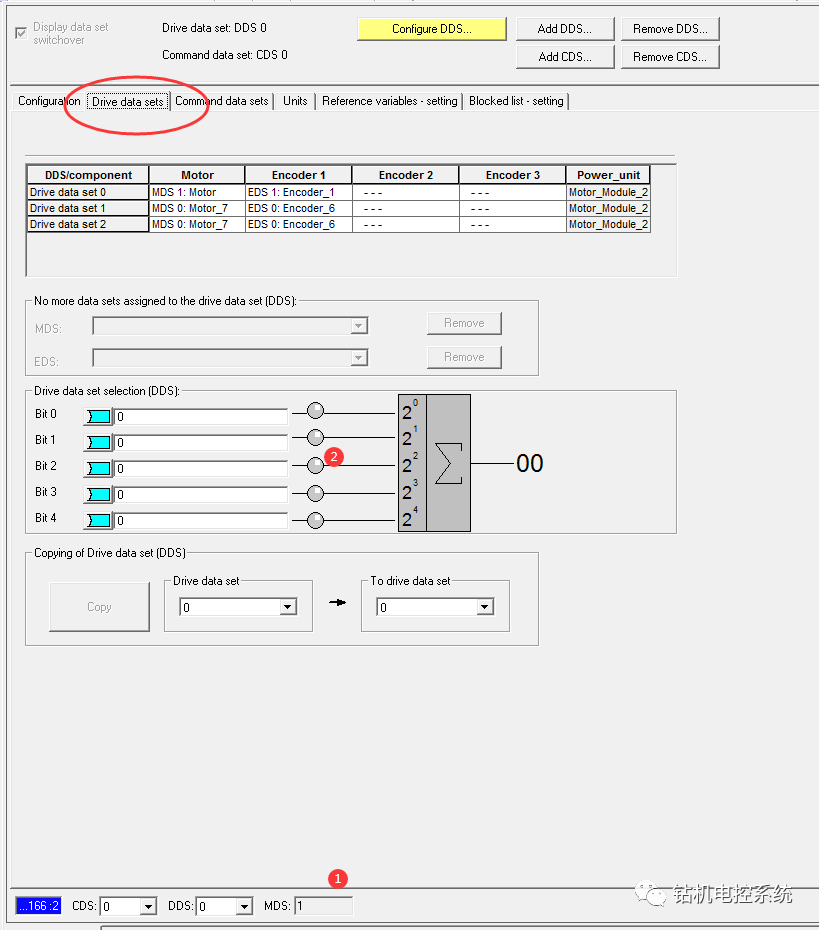

完成添加后,需要进入 Drive data sets 窗口进行具体的配置
选择 ①处的 DDS 号,那么即可进行相应的 DDS 组进入配置,可以根据需要自由组合 DDS与 MDS,EDS 数据
在② 处连接开关量,可以对 DDS 数据组进行选择
2、CDS数据组

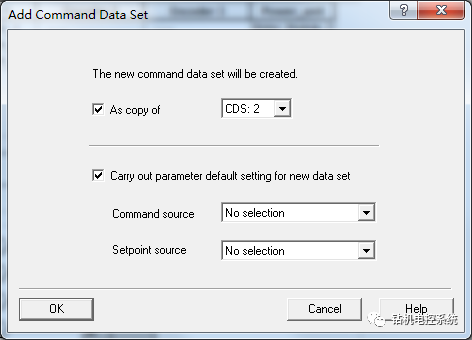

在驱动配置界面选择图片,弹出下面对话框,选择生成新
的 CDS 参数组

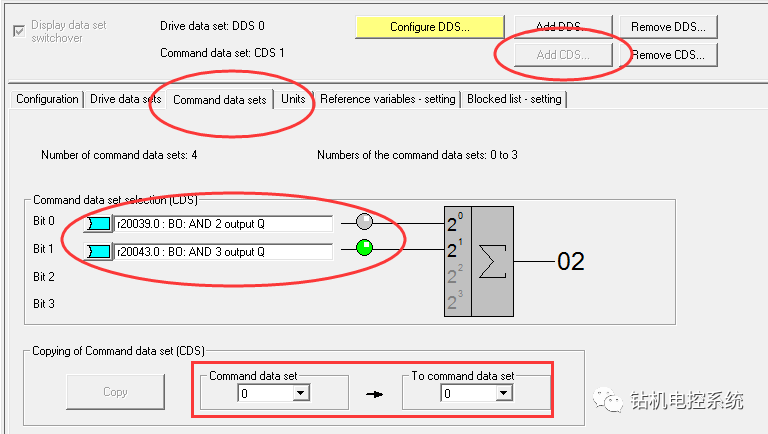

添加完成后进入 Command data sets 选项,进行具体的配置,如下图所示

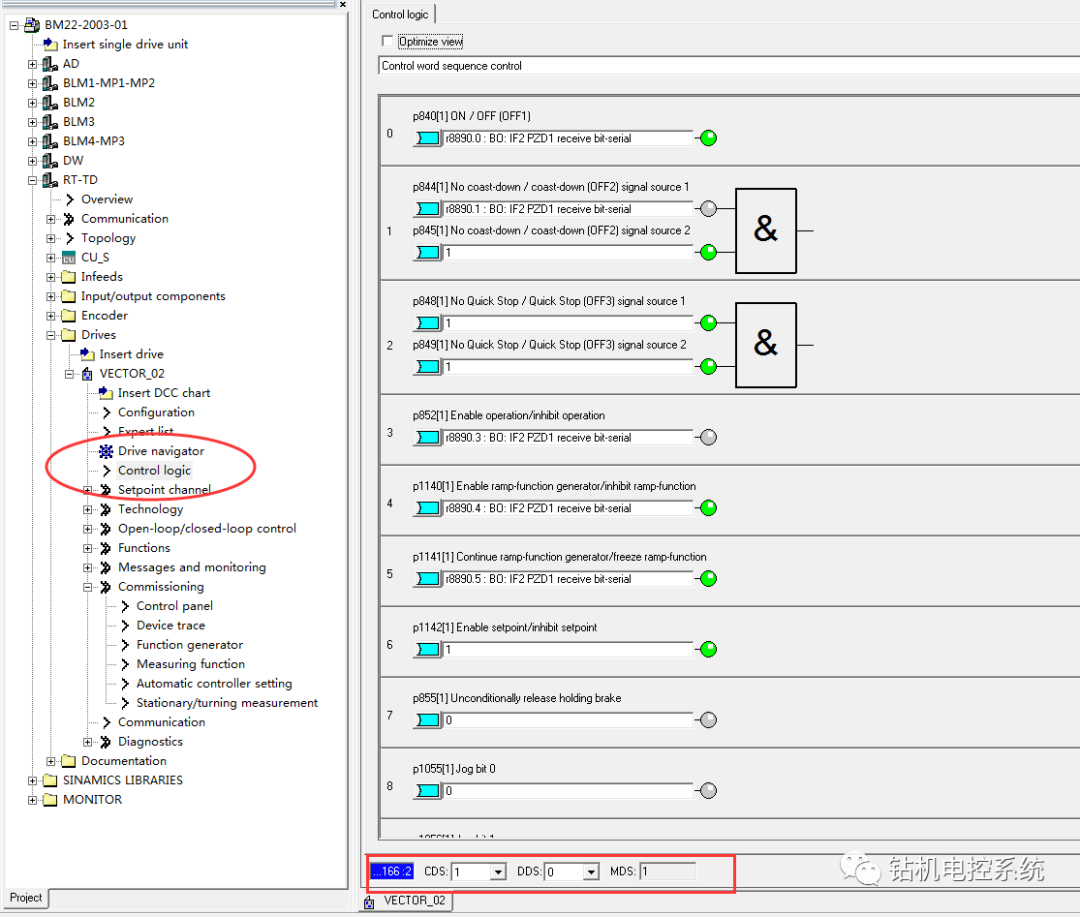

需要对新生成的 CDS 数据组进行配置,那么需要进入调试窗口
注意:如果配置了多个参数组,那么在配置的时候一定要注意窗口左下方显式的对应参数组,避免造成参数组混乱。
