SMART LINE V4软件新功能—变量导入

2022-06-09 10:13 利倾电气



“每周都要SMART!”本周上新啦!本期分享的内容是:SMART LINE V4软件新功能——变量导入。



点击下方视频,立刻学起来吧!


 小型自动化产品解决方案【第二十九期】SMART LINE V4软件新功能-变量导入


01

变量导入


SMART LINE 新版本软件支持将Micro/WIN SMART 中创建的变量直接导入 WinCC flexible SMART,只需三个前提条件便能达到类似博图的功能


WinCC flexible SMART V4和STEP 7-Micro/WIN SMART安装在同一PC

√ 已使用STEP 7-Micro/WIN SMART创建项目

√ 已创建S7-200 SMART连接


已经成功导入的变量,支持当PLC项目变化时再次导入自动显示差异,可以按照变量名或者变量地址再次匹配。


02

软件操作步骤


1)打开WinCC flexible SMART V4软件,在项目树下-通讯- 变量选项卡下单击右键 ,选择 “从 Micro/WIN SMART 项目导入变量...”




2)在弹出的窗口中选择项目的路径文件夹,选择Micro/WIN SMART 项目文件,单击“打开”按钮。随后将显示符号表

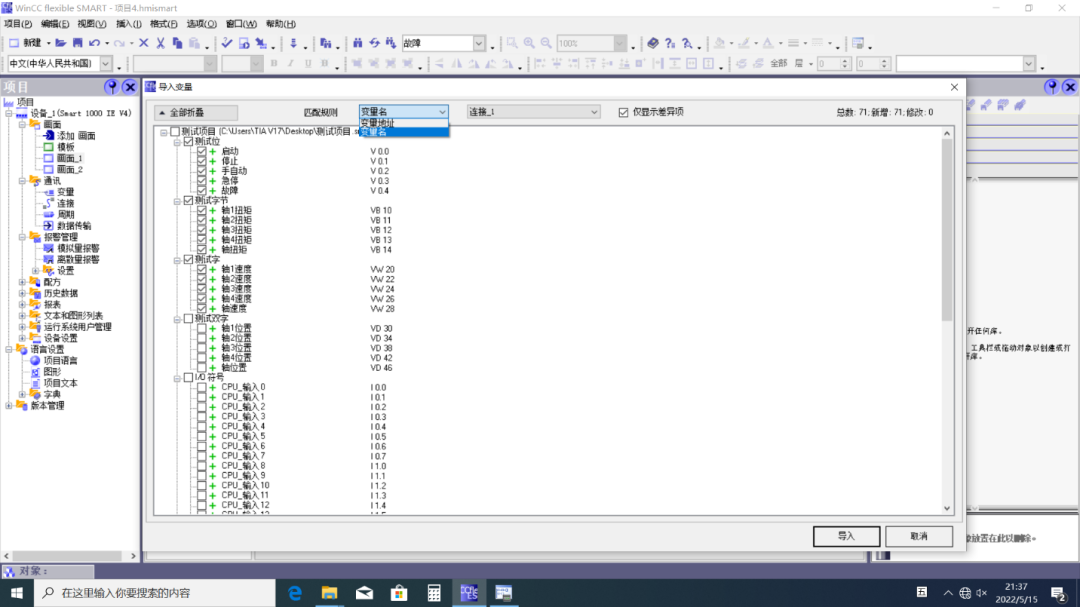

3)从下拉列表中选择连接及匹配规则,选中要导入的符号对应的复选框,或选择所有符号

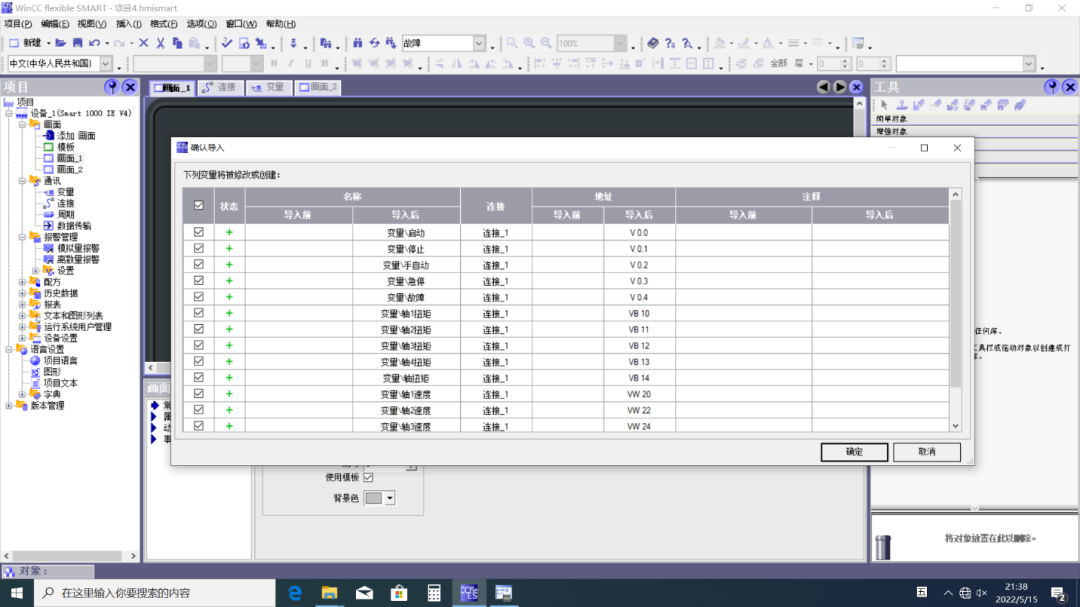

4)单击“导入”按钮,选中或取消选中复选框,再次确认要导入的符号

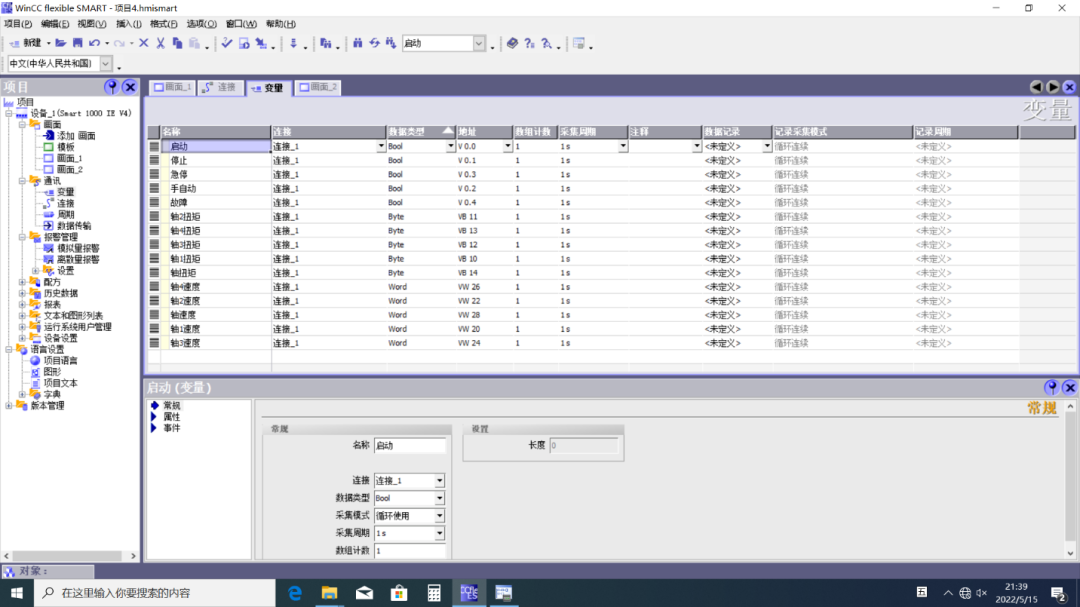

5)导入成功后,在项目树下-通讯- 变量选项卡下双击左键,确认变量已经成功导入
