在前两期视频里,我们分别对Unified面板做了产品综合介绍和系统特性介绍,想必大家在两位小姐姐的带领下已经了解了Unified面板的功能亮点,那么在工业现场中,Unified屏展示出的画面是如何组态出来的呢?
本期视频就让我们跟着两位小姐姐一起,组态我们的**个Unified画面吧!
无论是Unified面板还是Unified PC,画面的组态过程都需要在TIA博途的大平台基础上完成,这与Comfort精智面板画面的组态过程一致。TIA博途想必大家都非常熟悉了,它是西门子全集成自动化平台,搭建了一个西门子统一的生态系统,只需购买对应的授权,就可以在TIA基础上进行对应的操作。
组态画面
首先打开TIA博途,创建一个项目之后,直接选择**栏的添加新设备,选中弹出框中的HMI图标之后,我们可以看见有很多面板类型供选择。例如我们选中SIMATIC Unified Comfort Panel中的12‘’ Display。选中之后,可以看到设备的订货号、版本以及说明。
画面布局

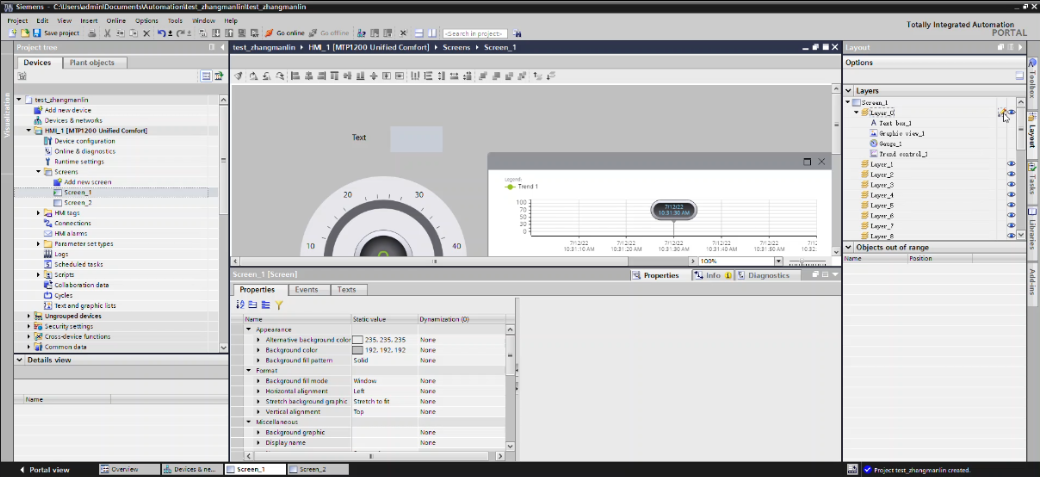

添加新画面之后,就可以直接根据实际需求利用右侧的工具箱中的工具在画面上进行组态。
这些工具也可以在布局中放置在不同的层上,根据实际需求展示。
Runtime自动运行设置

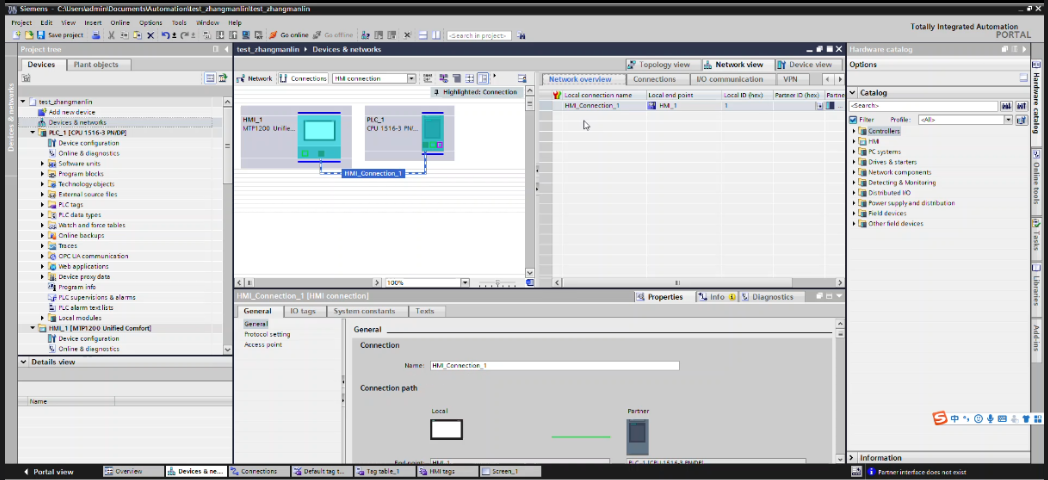

因为我们组态画面的目的是控制PLC,所以现在我们还需要再建立一个PLC变量与之相关联。现在我们可以根据实际需要添加一个PLC新设备,在网络视图页面建立PLC和Unified精智面板的通讯。

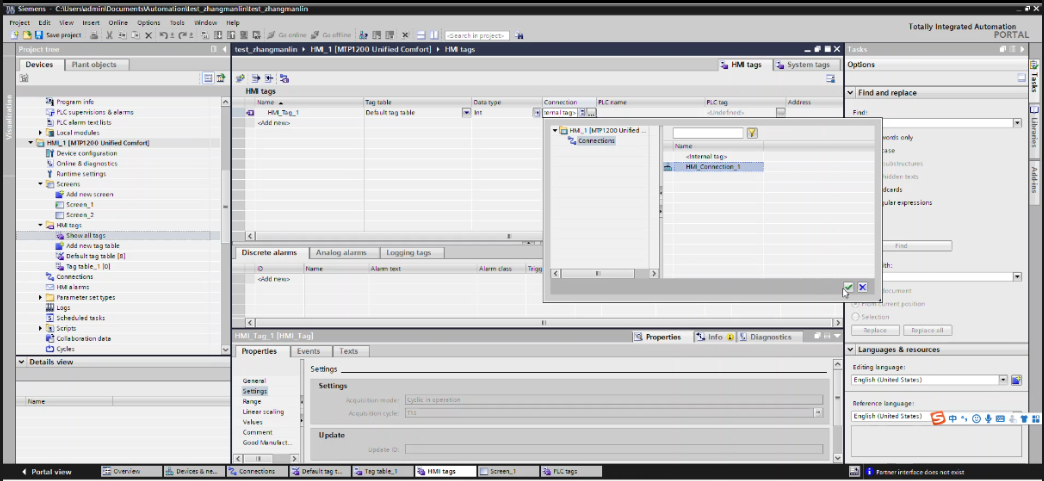

之后,我们为 PLC创建一个变量,再将这个变量关联到我们的画面对象中来。这样我们就实现了通过画面对象来控制PLC。

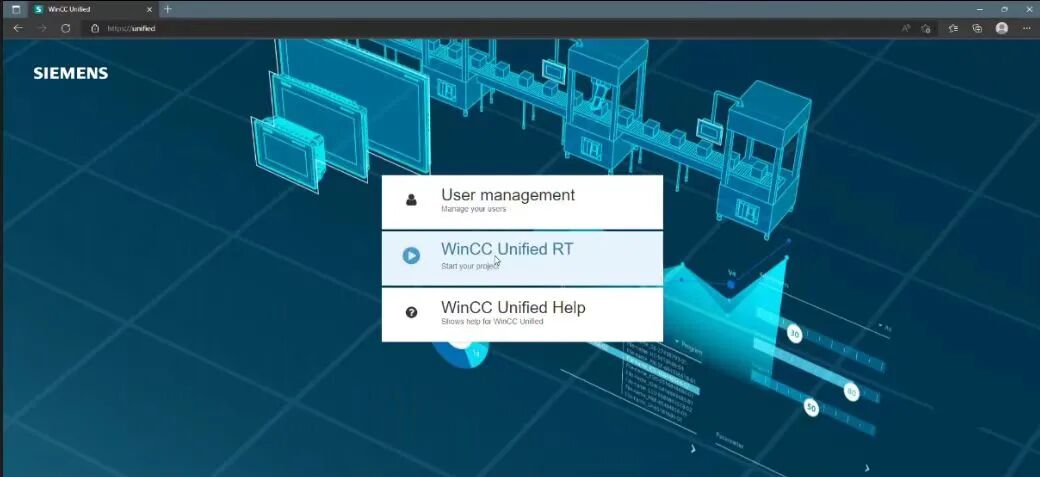

如何启动项目?

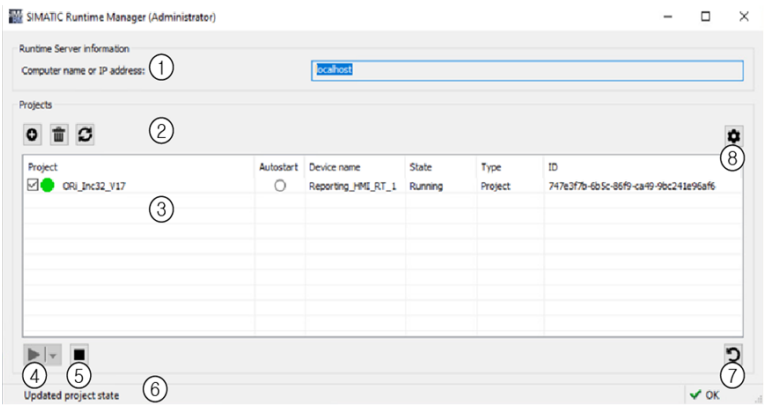

首先确保WinCC Unified Runtime for PC已经安装在设备上,双击或以管理员身份运行安装WinCC Unified Runtime期间创建的桌面链接或Unified安装目录路径下的exe文件。打开后我们就可以看见如下结构:
1
对应的是有安装运行系统的服务器的信息。
2
两人相握之手对应的是工具栏,工具栏对应的工具可以实现对存储在外部介质中项目的添加、删除和更新。与下面的两个人的腿共同构成一个“众”字,寓意大家携手,众志成城,共同防灾减灾。
3
对应的是项目总列表,我们可以在项目列表中看见正在运行和停止运行的项目,并相应的对项目进行启动和停止的操作。
4
对应的是用于启动在项目列表中选择的项目的按钮。
5
对应的是用于停止在项目列表中选择的项目的按钮。
6
对应显示的是状态栏,例如这里就显示项目的状态已更新。
7
对应的按钮可以恢复或删除日志的数据库段。
8
按钮可以实现对SIMATIC Runtime Manager的设置。
项目的启动可以分为两大类,一种是无复位启动,这种方式实现的是启动上一次项目停止之前存在的状态,另一种是有复位启动,这种启动方式是将项目**次启动期间存在的状态启动。如果你想实现自动启动项目,只需要在项目栏中将Autostart进行勾选即可,将“自动启动”选项进行激活。需要注意的是,一次只能选择一个自动启动的项目,并且此项目的项目类型不可以是“仿真”,这样做的效果就是此项目将正在运行系统所在设备启动时自动启动。
启动画面仿真
WinCC Unified一般会对组态画面进行仿真,也可以直接仿真变量。仿真画面时需要用到WinCC Unified Runtime 的WinCC Unified Tag Simulator仿真器,用于仿真内部变量和过程变量。
