不用编程，瞬间搞定S7-200SMART与S7-1500通讯

【导读】本文分享一个不用编程即可瞬间实现S7-200smart与S7-1500的以太网通讯的方法，这种控制方式下，S7-1500最多可以控制128台S7-200SMART。

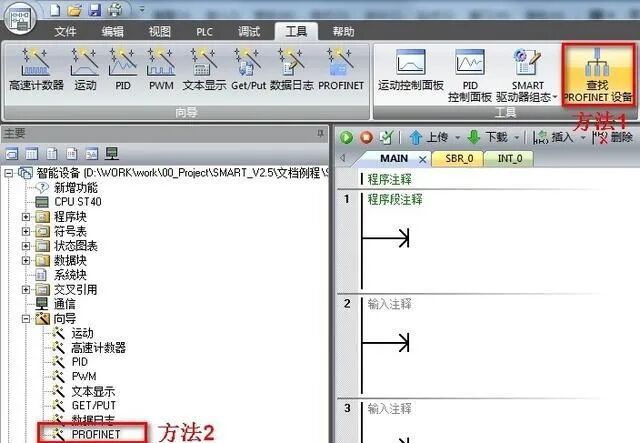

【1】/ 打开PROFINET向导

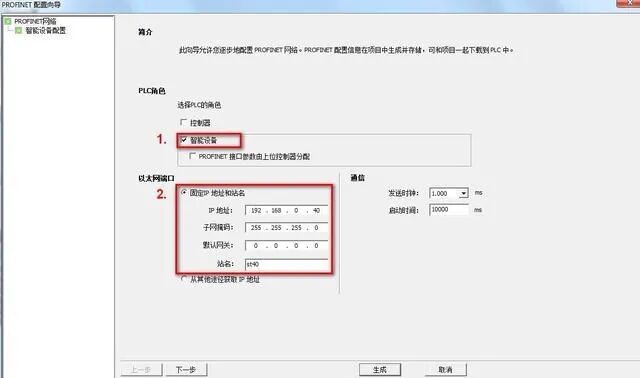

【2】/ 启用智能设备模式，并设置IP

【3】/组态传送区域，并导出S7-200SMART的GSD文件，传送区域即和S7-1500交互的信息的IO地址

【4】/导出来的GSD文件

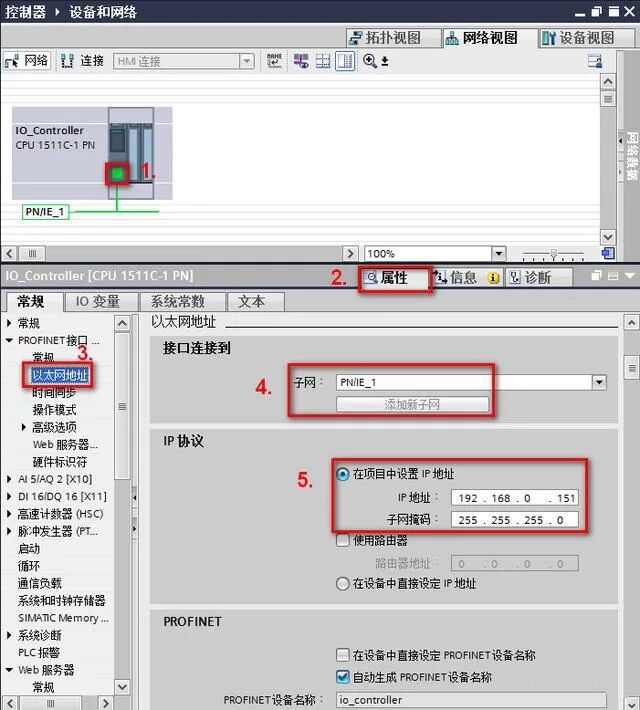

【5】/设置1500的IP地址

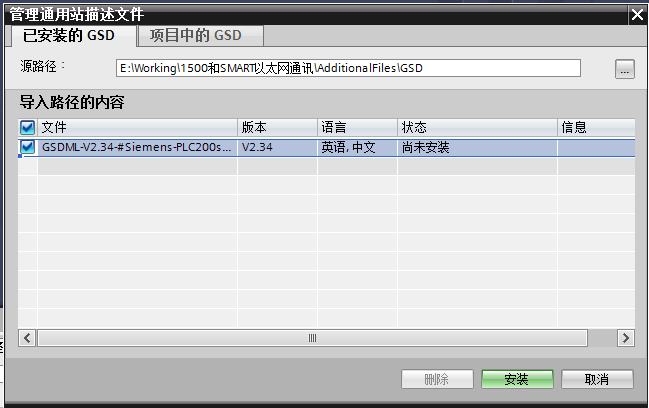

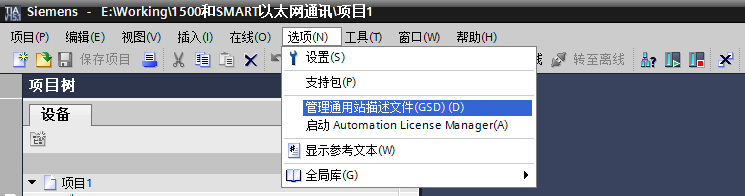

【6】/在TIA中导入S7-200SMART的GSD文件

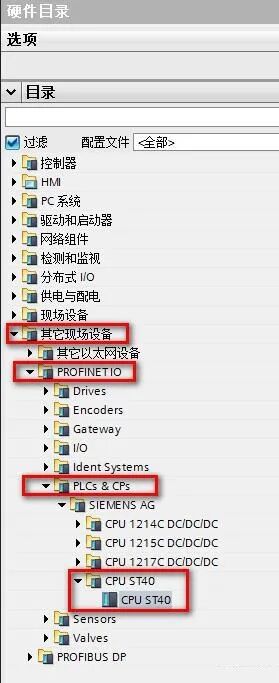

【7】/在硬件目录中找到200smart，拖入到网络视图中

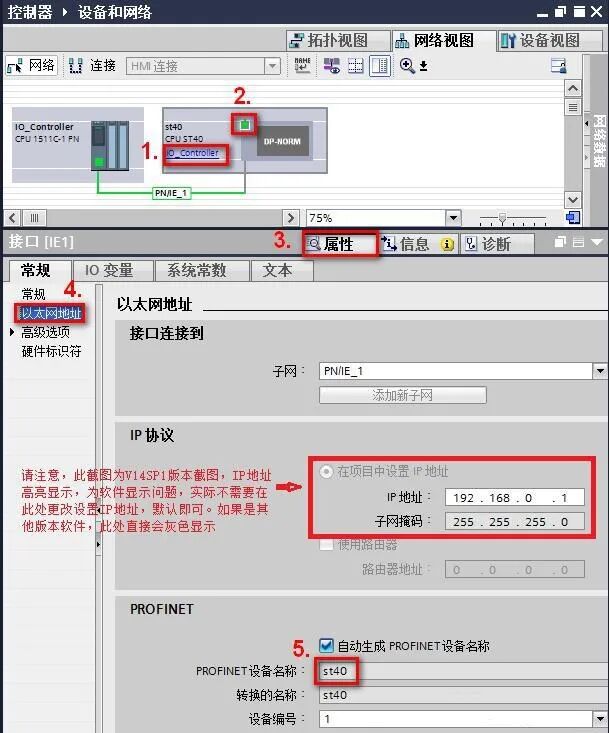

【8】/两者之间建立网络连接

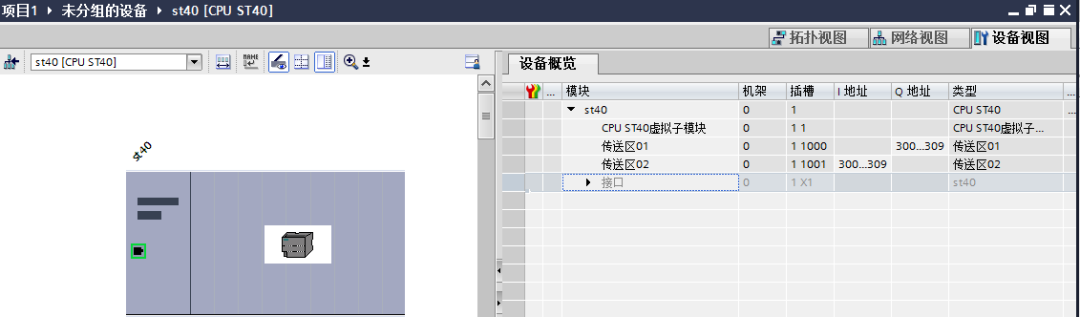

【9】/双击200smart的GSD文件进入，200smart的设备视图，分配IO地址

【10】/通信的组态已经完成了，不用编写其他程序，下载进去就可以通信。其对应关系如下所示：

S7-200SMART的QB1152连续的10个字节，对应S7-1500的I300~309

S7-200SMART的IB1152连续的10个字节，对应S7-1500的Q300~309
